刚入行那会儿，师傅丢给我一本继电器控制电路图，让我把那个泵站的控制柜改一下。我看着满柜子的中间继电器、时间继电器，密密麻麻的接线，头皮发麻。改一根线，得翻半天图纸，还得断电、拆线、重接、上电测试——改一个逻辑，折腾一整天。

后来接触了PLC，我才发现：原来控制还能这么玩——不用拆线，不用断电，电脑上改几行程序，下载，完事。

今天这篇文章，不讲花里胡哨的编程技巧，就从根上把“PLC到底是什么”这件事彻底讲透。懂了这些，你再去看梯形图、看程序，心里就有底了。

一、PLC到底是什么？一句话说清楚

PLC的全称是可编程逻辑控制器（Programmable Logic Controller）。

用一句话概括：PLC是一台专为工业环境设计的计算机。

它和你在办公室里用的电脑本质上是同一类东西——都有CPU、都有内存、都跑程序。但区别在于：

你的电脑：处理文档、上网、打游戏，装在空调房里，死机了重启一下就行。

PLC：控制生产线上的电机、阀门、流水线，装在工厂车间里，粉尘、震动、高温是家常便饭，死机一次可能就是几十万的损失。

所以PLC的设计目标就八个字：稳定可靠，实时响应。

那PLC最早是怎么来的？上世纪60年代，美国通用汽车公司想找一种东西替代传统的继电器控制柜。当时的继电器柜有多恐怖？一条生产线的控制柜里可能有几百上千个继电器，改一次生产工艺，电工得趴在里面拆线接线好几天。通用汽车提了几个要求：改逻辑要快、接线要简单、最好还能像计算机一样灵活。1969年，世界上第一台PLC就这么诞生了。

二、PLC由哪几部分组成？拆开给你看

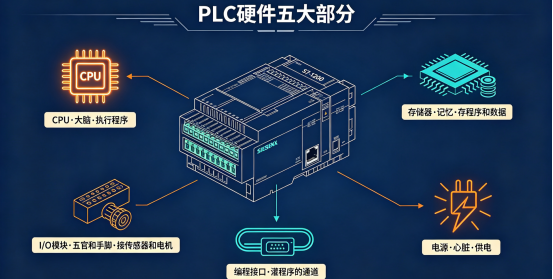

PLC的硬件结构和一台微型计算机差不多。一台典型的PLC（以西门子S7-1200为例），主要由以下五大部分组成：

① CPU（中央处理单元）——PLC的“大脑”

CPU是PLC的控制核心。它负责读取输入信号、执行用户程序、输出控制结果。简单说，你写的梯形图程序就是跑在CPU上的。高端的大型PLC甚至会用双CPU甚至三CPU做冗余，一个坏了另一个立刻顶上，保证生产线不停。

② 存储器——PLC的“记忆”

存储器分两种：

系统程序存储器：存放PLC自带的“操作系统”，厂家写好你就别动了。

用户程序存储器：存放你写的控制程序（梯形图、SCL这些）。

③ I/O模块（输入/输出模块）——PLC的“五官”和“手脚”

这是PLC和外部设备打交道的通道：

输入模块：接收来自传感器、按钮、限位开关的信号。比如光电传感器检测到有瓶子过来了，这个信号就通过输入模块告诉PLC。

输出模块：把PLC的计算结果发出去，控制电机、阀门、指示灯动作。

西门子S7-1200的CPU本体就集成了数字量输入和输出点，还可以通过扩展信号模块增加更多的I/O点。

④ 电源——PLC的“心脏”

给CPU、存储器、I/O模块提供稳定的直流工作电源。好的PLC电源能承受电网电压±10%到±15%的波动，不需要额外稳压。

⑤ 编程器/通信接口——给PLC“灌程序”的通道

通过这个接口，你可以把电脑上写好的程序下载到PLC里。现在的PLC（比如西门子S7-1200）都集成了PROFINET以太网接口，一根网线连上电脑就能编程和调试。

三、PLC是怎么工作的？搞懂“扫描周期”你就通了

这是最核心的部分。PLC不是像人一样想到哪做到哪，而是按照一个固定的节奏、一遍又一遍地循环执行。

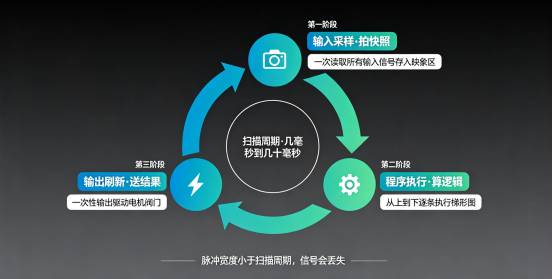

这个节奏叫做 “扫描周期” ，一个扫描周期包含三个阶段：

第一阶段：输入采样

PLC在这一刻“拍一张快照”——把所有输入端子（传感器、按钮）的状态一次性全部读进来，存到内存里一个叫“I/O映象区”的地方。

关键点来了：采样结束之后，哪怕外面的输入信号发生了变化，PLC在这一轮扫描中也“看不见”了，它只会用刚才存下来的那批数据去执行程序。这就是所谓的“集中采样”。

这意味着什么？如果你给PLC发一个很短的脉冲信号，而这个脉冲的宽度比一个扫描周期还短，那PLC很可能压根“没看见”这个信号。

第二阶段：用户程序执行

PLC拿到输入采样阶段存好的数据，开始从上到下、逐条执行你写的程序（梯形图）。

执行的过程中，程序里用到的输入信号，全部来自第一阶段存好的“快照”，而不是实时去读取外面的端子。程序计算完之后，把结果暂时存到输出映象区里，但并不立刻送出去。

第三阶段：输出刷新

程序全部执行完毕，PLC才把输出映象区里的结果“一次性”全部送到输出模块，驱动外面的电机、阀门动作。

然后，回到第一阶段，开始下一轮扫描。如此周而复始，直到你让它停下。

这就是PLC的“顺序扫描、不断循环”的工作方式。一个扫描周期有多快？取决于程序的长度和CPU的速度。S7-1500的指令执行速度可以达到1纳秒级别，一个完整的扫描周期通常也就几毫秒到几十毫秒——快到你根本感觉不到它在“循环”。

四、搞懂这些，对你有什么用？

知道了PLC的“扫描周期”原理，很多实际工作中的问题你就能自己判断了：

为什么我按了按钮，设备要过一会儿才动作？ 因为PLC要等到当前扫描周期结束、下一个扫描周期的输出刷新阶段，信号才会真正送出去。这个延迟通常很短（几毫秒），但如果你的程序特别长，延迟就会明显。

为什么脉冲信号偶尔会“丢”？ 因为脉冲宽度太短，短于一个扫描周期，输入采样阶段压根没捕捉到。

为什么梯形图里上下顺序调一下，结果就不一样？ 因为PLC是从上到下顺序执行的，上面的程序结果会影响下面的程序，但下面的结果要等到下一个扫描周期才能影响上面的。

写在最后

PLC不是什么神秘的东西——它就是一台为工业现场量身定做的计算机。搞懂它的硬件组成，你就知道它“长什么样”；搞懂它的扫描周期，你就知道它“怎么想问题”。

下次再有人问你“PLC是什么”，你可以告诉他：PLC就是一个死心眼的“循环怪”——它不思考，不创新，但一辈子就干一件事：一遍又一遍地读输入、算逻辑、发输出，精准、可靠、不知疲倦。

这，就是PLC能统治工业控制领域几十年的根本原因。
